ACFM检测场景及探头选型

在钢结构、压力容器、管道、船舶海工、电力石化等行业，表面及近表面裂纹检测一直是重中之重。传统探伤方法（如：磁粉磁粉、渗透检测等）往往需要打磨除漆、依赖耦合剂、高温无法作业、水下难以实施……而ACFM交流电磁场检测技术的出现，真正打破了这些限制，成为新一代无损检测的“全能选手”。

今天我们就用通俗易懂的方式，带大家全面了解：ACFM技术究竟能用在哪些场景？面对不同工况，又该如何精准选择适配探头？

一、ACFM技术，到底强在哪里？

ACFM即交流电磁场检测技术，属于非接触式电磁无损检测方法。它通过激励磁场在工件表面产生感应电流，当工件存在裂纹时，电流分布会发生畸变，进而引发磁场变化，以此实现缺陷的定位、定量检测。

相比传统技术，ACFM的核心优势十分突出：无需除漆、无需打磨、不用耦合剂，可直接穿透防腐涂层检测；不受材质限制，碳钢、不锈钢、铝合金、钛合金等导电材料均可适用；同时支持高温在线检测、水下耐压检测、狭小空间作业、裂纹深度定量测量，兼顾安全性、高效性与精准度，是工业检测场景的理想选择。

二、ACFM技术，覆盖全场景工业检测

ACFM技术的适配性极强，几乎覆盖了当前主流无损检测的刚需场景，每一种场景都能精准解决行业痛点。

在陆上常规钢结构与焊缝检测中，储罐、管道、压力容器、桥梁桁架等构件大多带有防腐涂层，传统检测需要大面积打磨，耗时耗力还会破坏涂层。ACFM技术可直接穿透10mm以内涂层作业，即最大可满足10mm的被动提离，无需额外修复涂层，大幅提升检测效率，降低综合成本。

面对高温在役设备检测场景，电厂蒸汽管道、炼化加热炉、高温工艺管线等设备，停机降温检测会造成巨大生产损失。ACFM高温探头可实现350℃常态化检测，部分型号还能扩展至500℃，真正做到不停机、不降产、在线完成缺陷排查。

针对狭小空间与高空便携检测场景，压力容器封头、人孔内部、设备拐角处、高空管架等狭小空间，常规探头难以进入、操作不便。微型轻量化ACFM探头体积小、重量轻，单手即可操作，轻松实现无死角扫查，适配各种复杂受限空间。

在水下结构检测领域，海上平台、海底管线、船舶壳体、水下桩腿等构件，长期受海水腐蚀，裂纹风险极高。ACFM水下探头具备IP68防水耐压性能，浅海、深海均可作业，既能适配潜水员手持检测，也能集成到ROV水下机器人进行自动化作业，满足海洋工程全场景需求。

对于高精度裂纹定量检测需求，特种设备、关键焊缝、疲劳裂纹、应力腐蚀缺陷，不仅要“找到裂纹”，更要“测准尺寸”。ACFM高精度探头可精准测量裂纹长度与深度，搭配C扫描成像功能，缺陷数据清晰直观，为设备安全评估提供可靠依据。

三、场景对选探头，检测事半功倍

ACFM技术的效果，很大程度上取决于探头与场景的适配度。选对探头，既能保证检测精度，又能提升作业效率；选错探头，不仅费力，还可能影响检测结果。

日常陆上通用检测，优先选择标准型ACFM探头，稳定性强、扫查面积大、性价比高，完美适配常规焊缝、储罐、管道等大部分陆上场景，是工业检测的“基础款刚需”。标准探头采用人性化设计，握持舒适，操作便捷。探头集成启动、停止与标记功能按钮，便于在检测过程中快速执行操作，有效提升检测效率，并支持直观的原始信号显示。

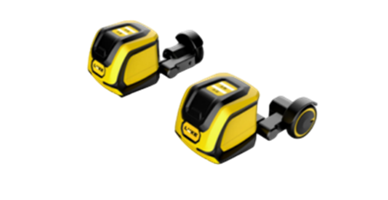

探头配备一组磁场传感器，扫查范围达15mm，对表面微小起伏、焊缝轮廓及飞溅等状况均表现出良好的适应性。其主要适用于焊接接头的扫查检测，也可用于板材等其他结构的缺陷筛查。该探头还可配置编码器，能够快速测定任意方向上缺陷的尺寸信息，进一步增强了检测的准确性与操作便利性。

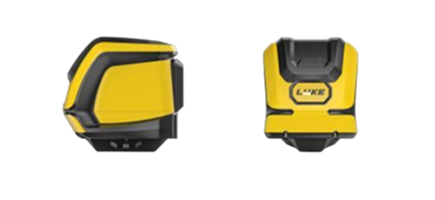

标准型ACFM探头

高空作业、容器内部等狭小空间场景，迷你微型笔式探头是最佳选择。笔式探头系列与标准探头具有相同的灵敏度，但它拥有能够进入受限区域和狭小空间的能力。它们的探头尺寸通常较小，边缘效应影响较小，具有较小的检测盲区。该探头提供三种不同感应方向，用户可根据实际检测需求灵活选用。

通常具有10mm的扫查宽度，与标准探头相比，覆盖范围较小，同时更容易受到小的起伏变化和焊缝轮廓变化、飞溅等产生的噪声的影响。因此，笔式探头通常应用于焊接成形工艺较好且标准探头无法使用的情况下，具备型号如下所示。

--P型笔式探头：适合角接接头的检测。

--L横向笔式探头：适合管道内周向裂纹的检测。

--L纵向笔式探头：是管道内纵向裂纹的理想选择。

以上分别是P型笔式探头、L横向笔式探头、L纵向笔式探头

高温管道、在役设备不停机检测，必须选用高温专用ACFM探头。耐高温材质搭配抗干扰设计，高温环境下信号稳定，精准捕捉缺陷，守护设备运行安全。

海洋工程、船舶水下涉水作业，水下耐压探头必不可少。专业防水连接器、抗海水腐蚀材质，深海水下信号不衰减，适配潜水员与机器人双模式作业。

阵列探头采用刚性结构设计，集成了多个独立工作的传感通道，具备较标准探头与笔式探头更宽的扫查覆盖能力，检测范围通常为30–50mm，可单次覆盖整个焊帽及焊趾区域，实现高效、大面积的焊缝检测。部分型号配备编码器，能够提供准确的位置反馈并辅助缺陷尺寸的快速判定。

探头整体集成了启动、停止与标记按钮，布局合理，便于在现场快速操作，提升检测流程的便捷性。

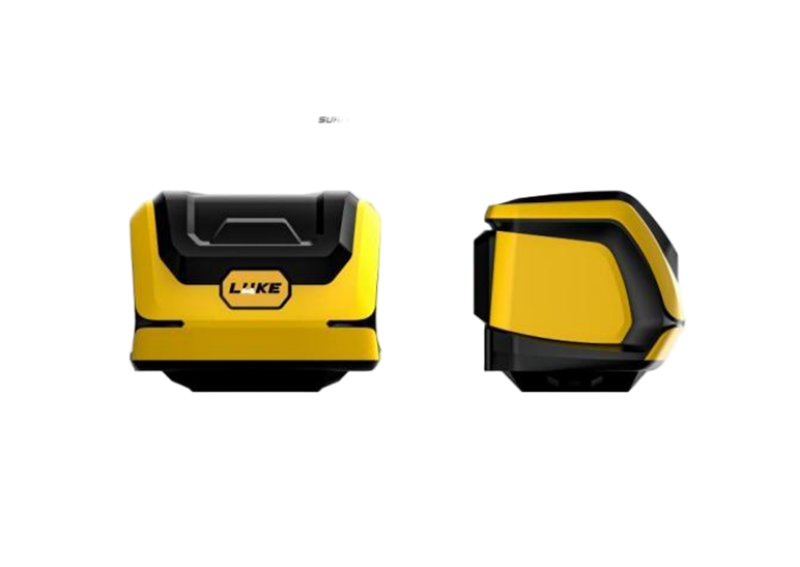

阵列型ACFM探头

四、国产ACFM，为何成为行业新选择？

如今，随着国产检测技术的崛起，以济宁鲁科检测器材为代表的ACFM探头系列，凭借性能对标国际、适配国内工况、高性价比、本地化服务四大优势，成为越来越多企业的首选。

鲁科检测研发生产的ACFM探头，从陆上迷你、高温专用，到水下耐压、高精度、阵列式，实现全场景覆盖；核心性能不逊于进口设备，高温、水下、厚涂层穿透等指标更贴合国内工业需求；价格仅为进口设备的一半左右，售后响应快、维保更便捷，真正做到“好用、实用、用得起”。

五、结语

ACFM技术，以“免除漆、抗提离、耐高温、可水下、能定量”的核心优势，重新定义了工业无损检测的高效与便捷。而精准的探头选型，更是让ACFM技术发挥最大价值的关键。

无论你是常规钢结构检测、高温在线作业、水下工程排查，还是高精度缺陷定量、自动化智能检测，都能找到适配的ACFM解决方案。

如果您对ACFM技术选型、设备应用还有疑问，欢迎随时咨询交流，我们将为您提供专业的检测方案与技术支持，助力工业检测更高效、更安全、更可靠！
