铝合金牌号特性与焊接接头 ACFM 检测试验

铝合金材料种类繁多，其合金元素构成与热处理状态对电导率有显著影响，进而直接作用于电磁检测信号。此外，铝合金焊接接头由于微观组织非均质性与几何形貌复杂性，在无损检测中面临特殊的干扰因素。深入探讨不同牌号铝合金的电导率差异以及焊接接头的电磁响应特征，对优化交流电磁场检测技术（ACFM）的检测参数与工程应用策略具有重要价值。

不同牌号铝合金的电导率跨度较大，从纯铝（1系，电导率约 58%–65% IACS）到高强度硬铝及超硬铝（2系与7系，电导率约 30%–50% IACS），材料导电性能的改变直接影响感应电流的趋肤深度与场强分布。电导率越高，相同激励频率下的趋肤深度越浅，表面感应电流密度越大。此外，同一牌号铝合金在不同热处理状态下（如退火态 O、自然时效态 T4 与人工时效态 T6），由于基体中析出相的弥散程度差异，其电导率也会产生 2%–5% IACS 的波动。在利用 ACFM 对裂纹深度进行缺陷时，必须确定目标材料的电导率参数，否则电导率偏差将导致深度计算模型产生很大的误差。

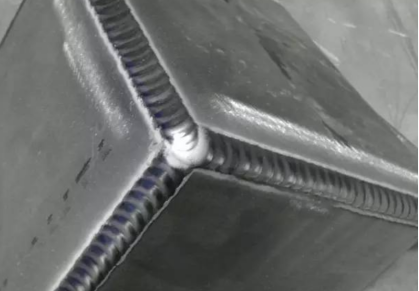

在铝合金焊接接头的检测中，热影响区的电导率突变与焊趾几何形貌是两个主要的干扰源。焊接过程的高温热循环会导致焊缝熔敷金属、热影响区与母材三者的微观晶粒度及相组成发生突变，形成连续的电导率梯度。这种组织变化引起的背景电导率漂移，容易在磁场信号中产生类似缺陷的虚假响应。为此，检测前需在无缺陷的焊缝过渡区建立基线，利用信号相位特征区分组织漂移与真实缺陷。同时，焊缝余高的不平整及焊趾过度的几何突变会导致探头提离距离发生波动。需要通过算法将测量磁场分量与无缺陷区域基准磁场进行归一化处理，消除几何突变引发的电磁场整体抬升或下降，确保了对焊趾应力集中区微小疲劳裂纹的检测能力。

铝合金焊接过程对氢气极度敏感，容易产生气孔、夹渣等体积型缺陷，同时在焊缝中心与焊趾处易萌生结晶裂纹与液化裂纹。ACFM 对开口于表面的面型缺陷具有较高检测灵敏度，能精确测定裂纹的走向、长度及深度。但是，受电磁感应趋肤效应与电磁场衰减规律限制，ACFM 对焊缝内部未熔合及深层气孔等体积型缺陷不具备定量能力。因此，在航空铝构件及船体结构铝合金焊缝的完整性评价中，建议以ACFM 专门负责表面及近表面缺陷的扫查与定量，同时结合相控阵超声检测（PAUT）或射线检测（RT）完成内部体积型缺陷的综合评估。

综合而言，将 ACFM 技术应用于铝合金及其焊接结构时，必须建立在对材料电导率特性的准确认知之上。通过合理设定材料参数、有效抑制电导率干扰与几何提离噪声，并与其他无损检测方法形成技术互补，以提升铝合金关键结构件现场检测的准确性与可靠性。
