交流电磁场缺陷信号与非相关显示的区别

缺陷信号（相关显示）与非相关显示的核心区别可概括为信号根源、特征图谱、量化规律三大维度，具体如下：

一、核心定义与产生根源

缺陷信号（相关显示）是由被检对象的有害缺陷（裂纹、气孔、未熔合等）引发电磁场畸变，形成的典型特征信号。

产生的根源是

1.表面/近表面裂纹（疲劳裂、应力腐蚀裂等）；

2.体积缺陷（气孔、夹渣、未焊透）；

3.焊接缺陷（未熔合、咬边、错边等）；本质是缺陷破坏了感应电流的均匀分布，导致Bx、Bz信号规律性畸变。

非相关显示是由非缺陷因素引发电磁场变化，无对应有害缺陷的信号。

产生的根源是

1.工件结构特征：棱边、焊缝余高、螺栓孔、节点结构（K/T/Y节点）；

2.表面状态：焊瘤、表面不平、打磨痕迹、涂覆层厚度波动；

3.材料特性：磁导率差异、材质突变、残余应力、剩磁；

4.检测环境/操作：边缘效应、提离效应、探头晃动、外部电磁干扰。

二、关键信号特征对比

缺陷信号（相关显示）图谱特征为：

1.Bx信号：出现稳定波峰/波谷，与缺陷深度正相关；

2.Bz信号：呈现明显峰谷对，间距对应缺陷长度；

3.蝶形图：闭合环形（长缺陷）或特征环路（短缺陷），对称性强；

4.梯度图：信号梯度值超过设定阈值（通常为背景噪声3倍以上）。

可重复性同一条件下多次扫查，信号的幅值、相位、图谱形态完全一致。

量化规律

1.长度：Bz峰谷间距与缺陷指示长度正相关，误差≤±1mm；

2.深度：Bx波谷幅值与缺陷指示深度正相关，误差≤标称深度20%；

3.信号随扫查方向变化有规律（如横向裂纹Bx呈波峰）。

非相关显示图谱特征为：

1.Bx/Bz信号：无规律突变、单一尖峰或持续漂移，无稳定峰谷对；

2.蝶形图：无闭合趋势，或呈“碗状”“垂直跳动”（探头干扰）；

3.梯度图：信号无规律，或虽超阈值但与结构特征强相关。可重复性结构类非相关显示（如棱边）可重复，但与缺陷无关；干扰类（如探头晃动）不可重复，信号波动大。

量化规律

无量化规律，信号幅值与缺陷参数无关，仅与结构/干扰因素相关（如提离效应信号随距离增大而衰减）。

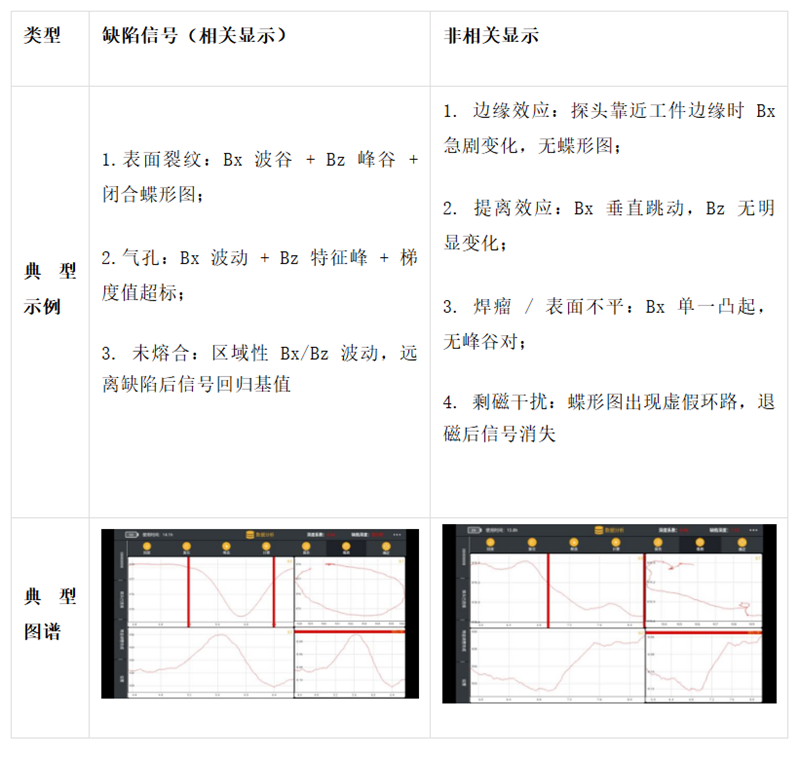

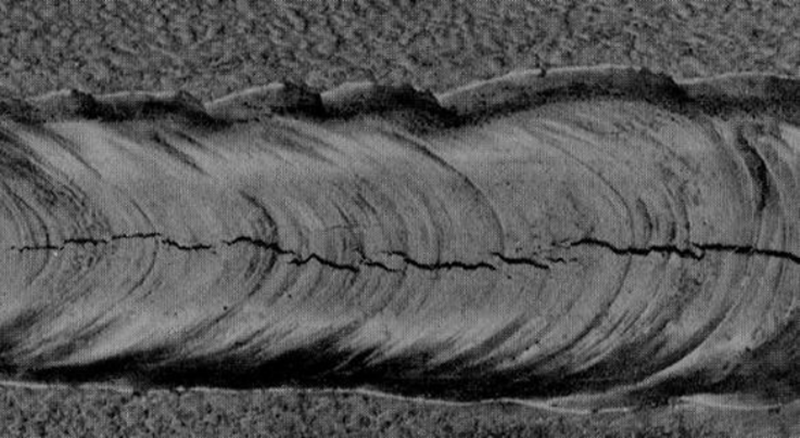

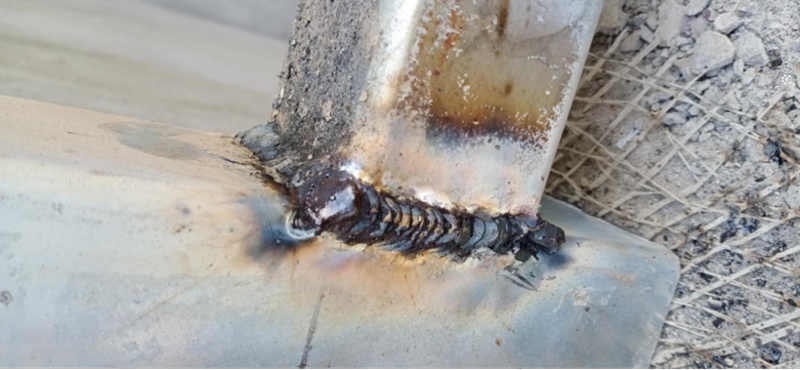

三、典型案例

四、区分方法

1.图谱验证法：缺陷信号必有“Bx/Bz峰谷特征+蝶形图闭合/梯度超标”，非相关显示无此组合；

2.结构核对法：信号位置与被检对象图纸对比，对应棱边、螺栓孔等结构的为非相关显示；

3.条件改变法：改变探头提离高度/角度，非相关显示信号急剧消失/畸变，缺陷信号变化规律；

4.重复扫查法：3次重复扫查信号一致且符合量化规律的为缺陷信号，波动大的为非相关显示；

5.辅助验证法：非相关显示可通过打磨（表面缺陷）、退磁（剩磁）消除，缺陷信号无法消除。
