交流电磁场检测（ACFM-X2）使用说明

1.ACFM技术原理

ACFM技术基于电磁感应原理，其核心思想是在被测导体表面施加均匀的交流电流（通常频率在1-10kHz），电流在遇到缺陷（如裂纹）时会发生畸变，从而在缺陷周围产生可测量的磁场扰动，如图1所示。

1-电流在裂纹两端聚集时，Bx出现凸起；2-电流在裂纹尖端顺时针旋转时，Bz出现波峰；3-电流从裂纹底部终过时，Bx出现波谷；4-电流在裂纹尖端逆时针旋转时，Bz出现波谷；5-缺陷；6-待检工件；7-传感器；8-激励线圈。

图1 ACFM检测原理示意图

2.使用说明

2.1启动步骤

1.将探头与主机通过雷莫连接线连通（注意：连接线公头与母头的红点需对齐）；

2.按下主机的电源开关（电源开关位于主机背部）；

3.启动主机，打开检测软件；

4.完成检测后，关闭软件，关闭主机，取下探头与雷莫连接线（注意：雷莫连接线切勿强行拔出）。

2.2软件操作

2.2.1配置页

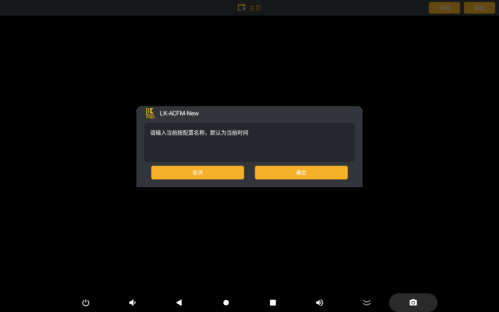

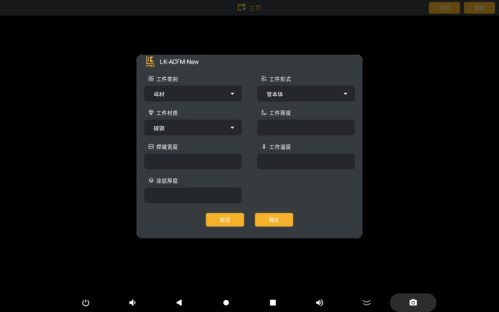

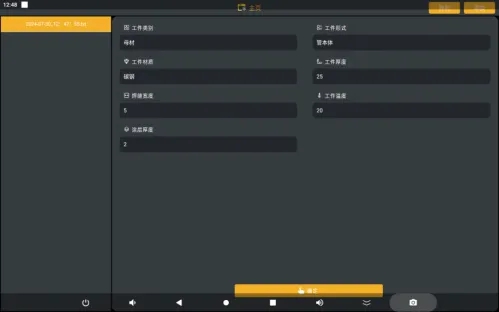

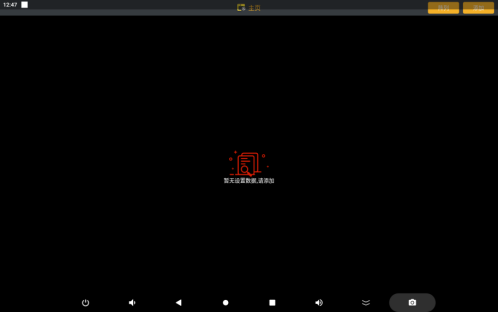

用户首次打开程序需要配置常用属性（例如焊缝宽度、工作温度等），点击右上角“添加”按钮，在弹窗页面输入或选择属性（属性配置完成点击确定即可将文件保存本地，文件名称为当前时间，也可手动设置）。如果已经配置完成，可从左侧列表选择相应配置文件，点击确认即可。

图2 配置界面图

2.2.2校准页

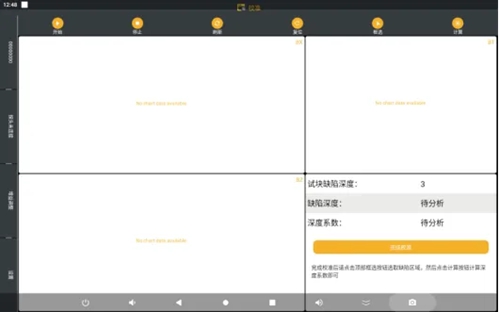

校准分为三个功能区域，分别是顶部操作区、左侧配置区和中间数据显示区域。

顶部操作区：开始、停止、刷新、复位等操作按钮。

左侧配置区：由上至下分别为探头类型（具体可对照探头参照表或探头标签）、探头连接状态、增益调整和设置按钮。

数据显示区：显示Bx、Bz信号和蝶形图，检测深度、深度系数等。

图3 校准页图

2.2.3主页

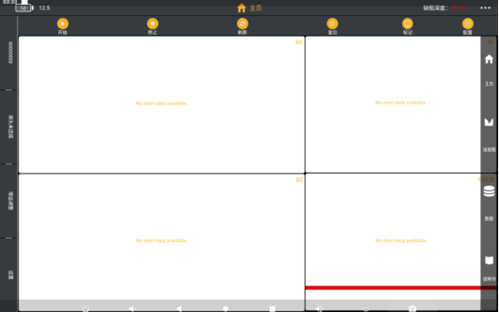

主页界面如图所示，最上层为状态栏，显示仪器电量、缺陷深度、界面显示按钮等。

第二层为操作按钮，代表不同功能和操作。

最左侧为探头状态栏，显示探头型号、连接信息、激励状态和激励参数设置。

信号界面分为四部分，左上为Bx信号图像，左下为Bz信号图像，代表探头获得的不同方向磁感应强度分量。右上为蝶形图，即Bz-Bx图，可辅助缺陷判定。右下为特征信号图。

图4 主页图

2.2.4数据分析页

数据分析页状态栏与主页一致，按钮有所变化。

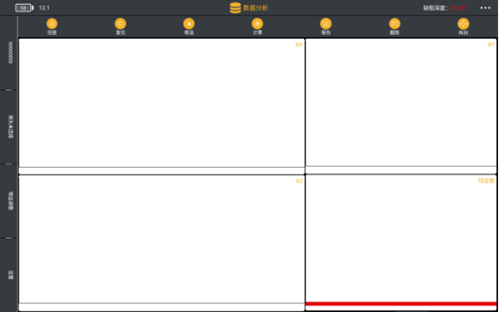

图5 数据分析页

2.2.5深度页

深度页状态栏与主页一致，按钮有所变化。

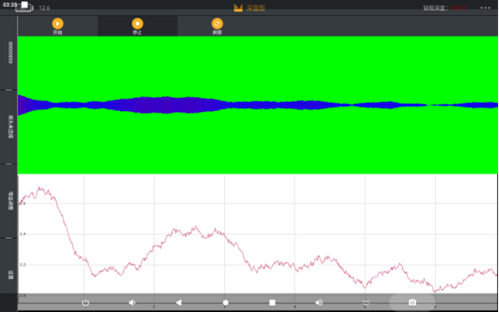

分为两部分，上方为等值线彩色图，下方为Bz信号图。

图6 深度页

2.2.6基础操作

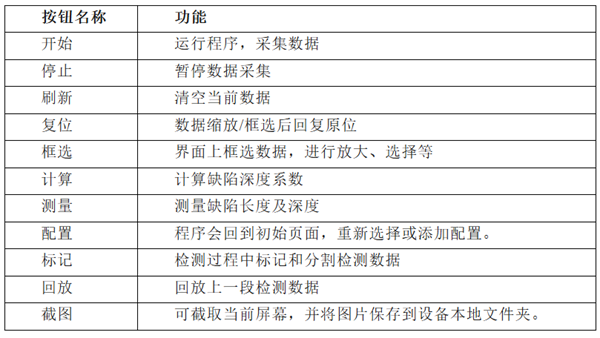

基础按键包括开始、暂停、停止、刷新、复位等，具体按钮和功能见下表。

2.2.7报告页

点击报告按钮，弹窗输入操作人员、工程名称、管道名称和报告名称，点击确定即可根据配置信息和检测数据生成报告，并将报告保存到设备本地文件夹。

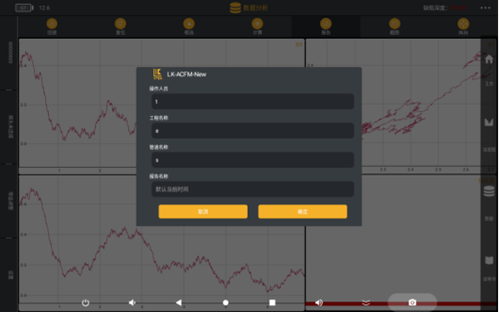

图7 报告生成图
