ACFM用于铜板检测实验

一、检测意义：

在无损检测行业中，铜及铜合金凭借其独特的物理和化学性质，扮演着“双重角色”——它既是被检测的工件材料，也是检测系统中的关键功能部件。其应用非常广泛。

1、作为被检测的工件或材料

在电力与能源领域：主要应用于发电机绕组、高压开关触头、接地网线材等，需确保无缺陷以保障导电安全与设备寿命；

在先进制造与交通领域：主要应用于航空航天、轨道交通的导热部件、焊接结构（如管道焊口），缺陷会直接影响结构安全；

在精密电子与医疗领域：主要应用于高纯铜钎焊板（如质子治疗加速器部件）、电子元器件，要求内部结合质量完美。

2、作为检测工具或部件

主要用于传感器和探头：利用其优异的导电性，是制造涡流检测探头线圈和超声波探头的核心材料。

二、铜进行无损检测的难点：

1.高导热性与高延展性：高导热率会迅速扩散局部热量，导致热信号模糊、信噪比低。高延展性使得微小缺陷（尤其是裂纹）在轧制或使用中易被压合而“愈合”，变得极其隐蔽，难以被声学或电磁方法发现。

2.非铁磁性：直接排除了磁粉检测和漏磁检测这两种对表面和近表面缺陷极其灵敏、经济高效的检测方法。

3.超声波传播特性不佳：

1）晶粒散射严重：铜（尤其是热轧态）通常为粗大晶粒，超声波在内部传播时会发生强烈的散射，产生严重的“草状回波”噪声，极易掩盖微小缺陷信号；

2）衰减快、穿透力弱：声能衰减快，检测厚度和灵敏度受限；

3）需高频探头与耦合剂：为提升分辨率常需高频探头，但高频声波衰减更快，且必须使用耦合剂（难以用于高温、在线或要求洁净的场景）。

三、交流电磁场铜板检测技术优势：

1.非接触与无需耦合剂：这是ACFM检测铜的决定性优势。探头无需接触工件，完全避免了因铜材高导热性导致的耦合剂失效、探头热损伤等问题。这使得它特别适合于高温状态、表面粗糙或不允许污染的洁净铜件（如电子器件）的检测。

2.对材料微观结构不敏感：ACFM检测的是感应电流的扰动，基本不受铜材粗大晶粒引起的强烈声散射或电磁噪声干扰。这一点解决了超声波检测和常规涡流检测在铜材上信噪比低、背景噪声大的核心痛点，特别适用于铸态、热轧态等粗晶铜材的检测。

3.卓越的表面裂纹检测能力：ACFM对表面开口的疲劳裂纹、应力腐蚀裂纹等线状缺陷极其敏感，且能定量测量裂纹的长度和深度，精度很高。对于铜制导电排、连接器、焊点等易产生疲劳裂纹的部件，这是关键优势。

4.抗表面状态干扰能力强：检测信号对工件表面的氧化层、油漆、薄涂层及轻微的不平整不敏感。这意味着检测前通常无需对铜件表面进行繁琐的清理准备，可直接检测，大幅提升现场效率。

四、应用场景：

1.在役高温检测：如电厂或化工设备的铜合金热交换器管表面裂纹在线检测。

2.表面应力与疲劳裂纹筛查：轨道交通的导电弓架、高压电气母线排、发电机铜绕组端部的表面裂纹检查。

3.关键焊接/连接部位：铜材钎焊接头、摩擦焊接头的表面及近表面缺陷检测。

4.复杂或不允许接触的部件：精密电子元件、镀层或带漆层的铜构件。

五、检测仪器及使用探头：

检测设备采用国产LKACFMX1型交流电磁场检测仪，ACFM检测仪如图1左所示，检测探头为笔式探头，探头由雷莫线与仪器相连。

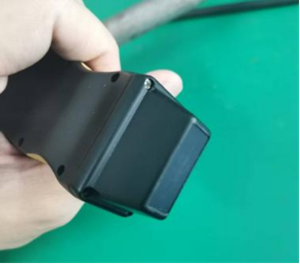

图1 ACFM检测仪（左）和笔式探头（右）

六、检测工件及结果

工件图（带有气孔缺陷）：

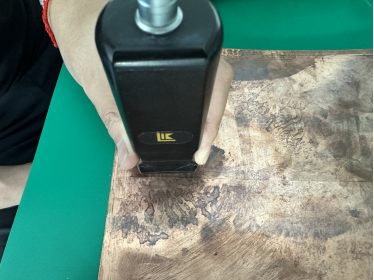

图2 铜板工件图

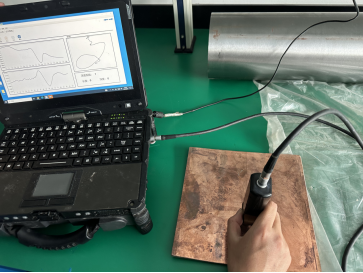

检测结果示意图：

图3 铜板检测结果图

从检测结果来看，由于铜板上气孔缺陷距离较近，ACFM检测生成的缺陷信号只有一组，但ACFM检测铜板气孔缺陷生成的缺陷信号较为典型，表明ACFM用于铜板检测有较好的检测效果。
