防腐涂层对角焊缝 ACFM 检测的影响与补偿

1 导语

角焊缝通常覆盖有数百微米至数毫米厚的防腐涂层。交流电磁场检测（ACFM）技术虽然具备“穿透”非导电防腐涂层实施检测的优势，但在电磁学机制中，涂层的厚度本质上等同于探头与金属基体之间的提离距离。随着涂层厚度的增加，空间电磁场必然会产生衰减与畸变。深入分析涂层影响并建立提离补偿机制，是保证厚涂层下定量检测精度的关键。

2 涂层厚度对电磁场的衰减规律

ACFM 技术利用高频交变电场在导电材料表面进行检测。当表面存在开口裂纹时，裂纹引发的扰动磁场在离开金属基体向外延伸的过程中，其场强随空间高度（即涂层厚度z）呈指数级衰减：

从物理意义上看，提离在空间维度上相当于一个“低通滤波器”。这意味着涂层越厚，电磁场扰动信号的衰减越严重；而且对于尺寸较小、深度较浅的微小裂纹，其高频扰动信号的衰减速度明显快于长深裂纹。

此外，角焊缝在涂层施工过程中，受其它因素影响，防腐漆容易在凹槽处发生堆积，导致焊趾位置的实际涂层厚度通常大于焊缝盖面或母材区域。这种局部涂层不均匀的现象，进一步增加了电磁信号分析的复杂性。

3 提离补偿技术

为了消除涂层厚度对检测结果的干扰，ACFM系统采用了“算法校正、传感器辅助与多频激励”相结合的综合补偿方案。

（1）背景归一化处理

系统不依赖绝对场强的测量，而是求取实测信号与无缺陷区背景磁场Bx的相对比值。通过计算相对变化率，能够有效消除固定涂层厚度带来的全局磁场衰减影响。

（2）理论模型参数修正。

ACFM 的定量算法内置了包含提离变量的电磁场反演矩阵。操作人员通过超声或电磁覆层测厚仪实测出焊趾处的涂层厚度值，并将其输入检测软件，算法会自动调整磁场强度与缺陷深度的映射矩阵，从而修正深度的反演结果。

（3）多频激励互补

部分仪器额外配置了多频激励功能，系统通过同步采集并对比不同频率下的Bx和 Bz响应波形，利用高频信号获取缺陷的微观几何特征，同时利用中低频信号对空间提离衰减进行基准标定。二者在算法中进行加权融合与二次解耦，分离提离噪声与真实的裂纹信号并进行补偿。

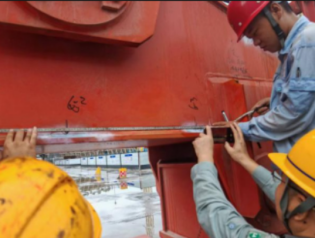

4 带涂层角焊缝作业流程

(1)检测前，使用覆层测厚仪对角焊缝焊趾、焊缝中心及两侧母材进行多点测量，重点记录焊趾处的涂层厚度最大值。

(2)将实测的涂层厚度准确输入 ACFM 检测软件，完成反演算法的提离参数补偿设定。

(3)在开始扫查前，将探头置于无缺陷的涂层区域进行背景磁场归一化，确保Bx基线平直、蝴蝶图汇聚于原点。

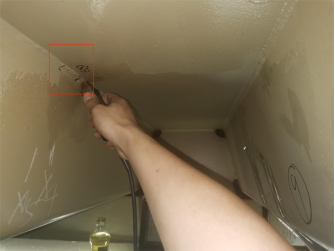

(4)扫查过程中需使用配备耐磨导向脚的角焊缝探头，保持探头与焊缝的平稳贴合，最大程度减少因手部抖动带来的动态提离干扰。
