铝合金交流电磁场检测深度与现场检测应用

在交流电磁场检测技术（ACFM）的工程应用中，检测频率是决定电磁场穿透能力与缺陷分辨率的核心参数。通常情况下，检测常规铝合金表面微小裂纹选用 5–50 kHz 的高频信号；但在评估较深表面裂纹或近表面埋藏缺陷时，则需采用1 kHz 左右的低频激励。

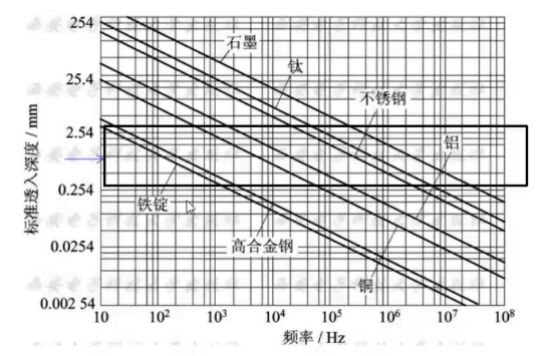

根据趋肤深度公式：

铝合金的高导电性使得高频下趋肤深度较小，当表面裂纹深度超过 15 mm 时，表面磁场Bx变化趋于饱和，难以精确定量。通过降低频率至1 kHz，感应电流能够深层绕过裂纹底部，将表面开口裂纹的最大定量测量极限扩展至 20–30 mm。然而，对于内部埋藏缺陷或背面减薄，由于感应磁场随深度呈指数级衰减，受信噪比限制， ACFM 的有效检测埋深通常在6 mm左右。

激励频率的降低在提升检测深度的同时，也带来了其它的影响。一方面，激励频率降低会导致电磁感应强度的时间变化率下降，使系统对深度小于 0.5 mm 的浅微小裂纹灵敏度显著降低；另一方面，低频电磁场在铝合金基体中的扩散范围更大，降低了横向空间分辨率，导致密集并行裂纹的磁场信号容易相互叠加干扰。此外，低频信号要求更长的数据采样周期，现场扫查速度必须适当放慢，以保证空间采样点密度满足信号重建的需要除了频率选择带来的问题外，现场检测中探头扫查方式与工件几何边界是引发误判的主要原因。ACFM 深度计算的前提是感应电流场与裂纹延伸方向完全垂直。若探头扫查方向发生偏斜，偏斜角超过 30°–45° 时，感应电流被截断的有效截面积大幅减小，造成Bx凹陷深度与Bz峰-峰间距同步衰减，引发漏检或深度值偏差过大。同样，当探头接近工件边缘、螺栓孔或截面突变区域时，平行电流场会在物理边界处发生剧烈变化，产生幅度远超真实缺陷的“边缘信号”。这需要操作人员通过信号特征判别或改用专用探头加以排除。

材料环境状态与数学反演模型的匹配度，直接影响定量计算的精度。铝合金的电导率对温度高度敏感，温度每升高 10°C，其电导率下降约 1.5%–2%上一篇：铝合金牌号特性与焊接接头 ACFM 检测试验
