交流电磁场检测技术在角焊缝检测中的原理与工程应用
1导语
角焊缝作为海洋工程、钢结构桥梁与压力容器中常见的连接结构，在长期交变载荷作用下，焊趾位置极易萌生疲劳裂纹。传统的磁粉检测与渗透检测存在必须清除防腐涂层、无法准确评估裂纹深度等瓶颈。交流电磁场检测（ACFM）技术凭借无需去除涂层的检测优势，已经逐步在角焊缝检测中开始应用。
2 物理基础
ACFM 技术的物理基础建立于电磁感应原理与趋肤效应。当探头内部的高频激励线圈靠近导电工件时，会在工件表层诱发出方向一致、密度均匀的高频交变电流。在没有缺陷的均匀材料表面，该电流产生的感应磁场维持均匀分布。当感应电流遇到表面开口裂纹时，电流线将在裂纹两侧及底部发生挤压与绕行，进而引起空间磁场的局部畸变。
系统通过高精度的磁传感器，测量磁场的两个正交分量。其中，平行于表面及电流方向的Bx分量用于反映裂纹深度。探头跨越裂纹时，磁场在裂纹正上方降低形成下凹特征，下凹幅度与裂纹深度呈正相关。垂直于工件表面的Bz分量则用于反映裂纹长度与端点，电流在裂纹两端汇聚与发散，产生一正一负的峰谷信号，峰谷间距直接对应裂纹的物理长度。

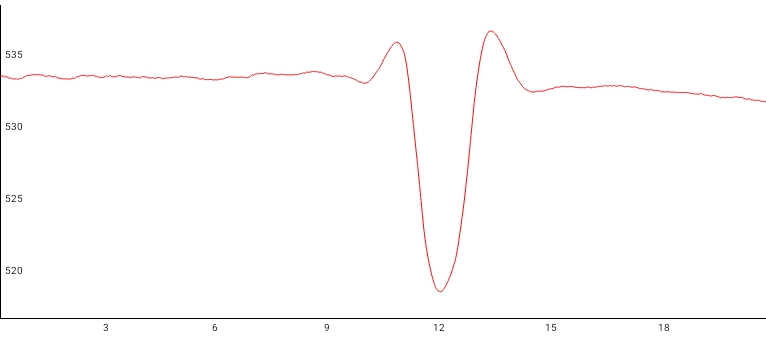

图1：ACFM探头扫过角焊缝裂纹时的磁场畸变与Bx、Bz信号对应示意图
除了波形图，将Bx信号作为纵轴、Bz信号作为横轴，还可以合成蝶形图。在正常无缺陷区域，该轨迹表现为平缓的基线或集中点；而一旦扫过缺陷，轨迹会迅速形成闭合的环状图形。

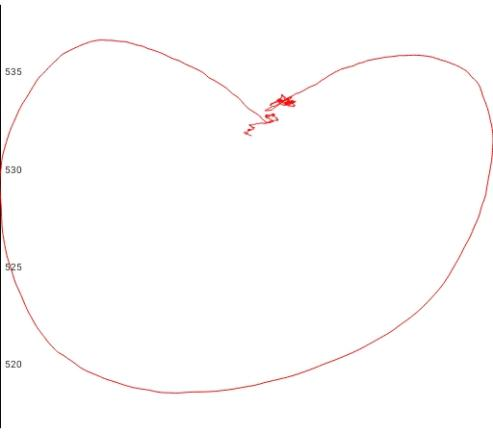

图2：蝶形图闭合图
3 检测技术优势
在角焊缝检测的实际应用中，ACFM 技术相较于传统检测手段存在以下优势。
（1）透涂层检测能力。
由于 ACFM 依靠感应磁场传递信号，无需探头与金属直接进行电接触，因此能够在保留表面防腐漆层的情况下直接扫查，大幅节省了传统检测中剔除与恢复涂层的成本。
（2）抑制几何边缘效应。
角焊缝通常具有 90° 的几何拐角，传统检测容易在拐角处产生严重的伪信号痕迹。而 ACFM 采用均匀电流场，降低了拐角几何突变对检测信号的干扰。
（3）检测过程记录
检测过程中的电磁波形与蝶形图均实现全数字化记录，为工程质量管理提供了可追溯的原始数据。
4 现场检测实施
针对角焊缝的狭小空间与拐角几何特征，现场扫查通常采用专门设计的角焊缝探头。探头形状能确保磁传感器贴合在焊趾区域。

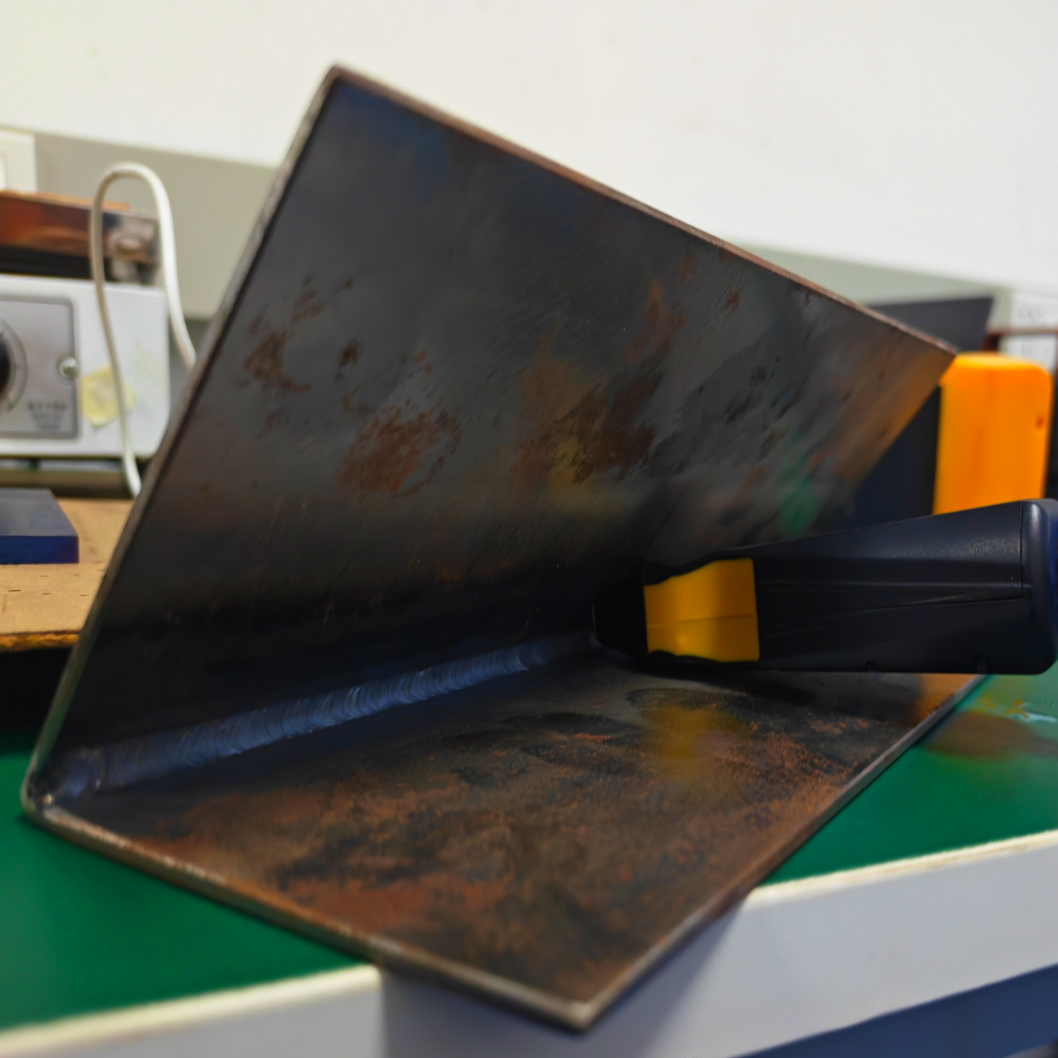

图3：角焊缝探头在焊趾处的贴合扫查示意图
在实际工程环境中，检测人员还需要应对复杂的工况。例如，焊接过程中的热循环会导致焊缝两侧热影响区的金相组织发生变化，引发局部磁导率不均匀，造成Bx基线的漂移。针对这种情况，检测人员需要结合Bz分量的峰谷特征以及蝶形图的闭合性进行综合判断，避免将其误判为缺陷。如果遇到裂纹扩展方向与感应电流平行的横向裂纹，电磁扰动会相对较弱。此时，可通过切换扫查方向或采用旋转磁场检测探头进行二次扫查，从而确保检测结果的全面性与可靠性。
