ACFM技术对小接管检测实验

交流电磁场检测（简称ACFM）技术工作原理是激励线圈在工件中感应出均匀的交变电流，感应电流在裂纹、腐蚀等缺陷位置产生扰动，电场扰动从而引起空间磁场发生畸变，利用传感器获得空间磁场畸变信号，从而实现缺陷的检测与评估，检测原理图如下所示。

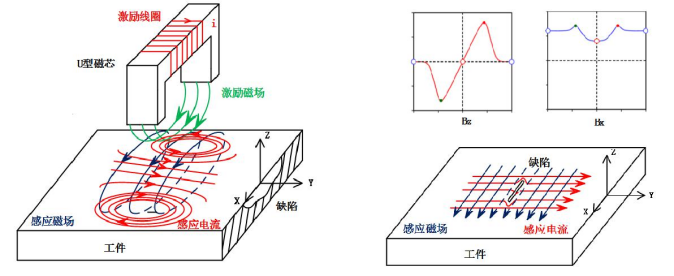

图1 ACFM检测原理示意图

在小接管检测方面ACFM技术优势：

1、相对于常规的磁粉、渗透和超声检测方法，ACFM技术无需打磨处理，不需要耦合剂，磁悬液等耗材，可以检测表面开口及近表面埋藏缺陷；

2、相对于射线检测方法，ACFM技术检测效率高，不需要担心辐射防护问题，对人体和环境无危害；

3、对于不同直径和结构的小接管，ACFM技术可以定制探头，以满足各种工况需求。

检测仪器及使用探头：

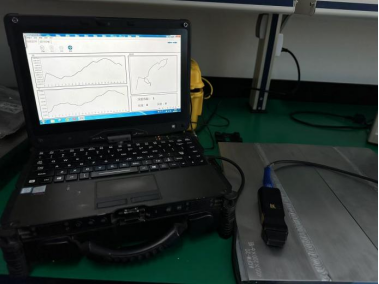

检测设备采用国产LKACFM-X1型交流电磁场检测仪，ACFM检测仪如图2所示，检测探头为笔式检测探头，由雷莫线与仪器相连，由于小接管直径较小，常规的笔式平面探头（见图3左）不能满足检测要求，还专门制作了对应直径大小的笔式弧面探头（见图3右）。

图2 ACFM检测仪器

图3 笔式平面探头（左）和笔式弧面探头（右）

检测结果：

小接管工件上共有四处人工刻槽缺陷，可检出三处缺陷，一处缺陷未检出，各缺陷位置及检测结果如下：

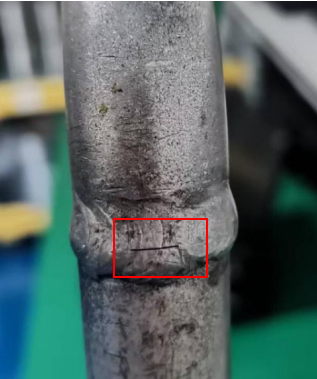

缺陷1：缺陷位置及图像如下，使用笔式弧面探头。

图4小接管缺陷1示意图

检测结果图：

图5 缺陷1检测Bx（左）、Bz（中）及蝶形图（右）

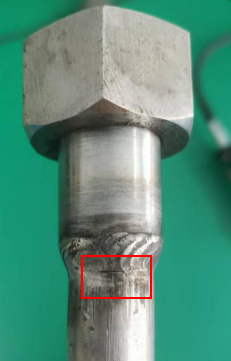

缺陷2：缺陷位置及图像如下：使用笔式弧面探头

图6小接管缺陷2示意图

检测结果图：

图7 缺陷2检测Bx（左）、Bz（中）及蝶形图（右）

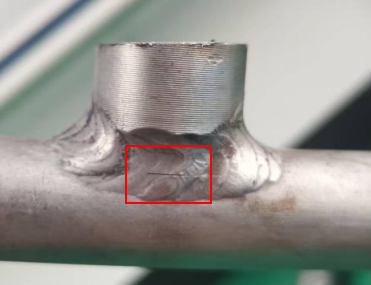

缺陷3：缺陷位置及图像如下：使用笔式弧面探头

图8小接管缺陷3示意图

检测结果图：

图9 缺陷3检测Bx（左）、Bz（中）及蝶形图（右）

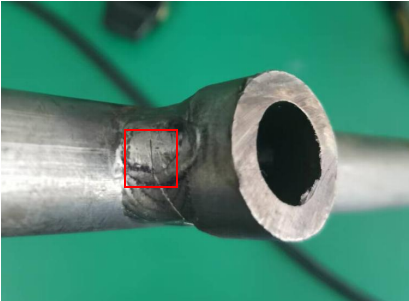

缺陷4：缺陷位置及图像如下：使用笔式平面探头

图10小接管缺陷4示意图

检测结果图：

图11缺陷4检测Bx（左）、Bz（中）及蝶形图（右）

结论：缺陷3未出现明显缺陷图像，仅Bx有缺陷回波信号，Bz信号有明显提离，总结为探头贴合效果不好，容易提离。缺陷1、2和4都能检测出缺陷，有明显的缺陷特征信号。
